Cellphone Phone PDA GSM RC Remote Control Socket Power Smart Switch TR или просто - GSM-розетка!
Ёж дорожный знак
adudenok

Ну вообще данную статью было бы лучше и грамотнее назвать типа такого: "GSM розетка на 3-5Квт за 2300р" или "Дистанционное управление автоподгревателем 220В" или "Дистанционное управление через телефон электропитанием 3-5Квт" или "Сравнительный обзор устройств с дистанционным GSM-управлением питанием розетками 220В" - как-то так, потому что речь в статье идет не только о том, как дисатнционно включать питание, но и о включении потребителей с большими мощностями посредством СМС и звонков. Но не суть.

Что из этого получилось - читайте ниже, статью правлю еще, но основной текст готов. Будут вопросы - задавайте в каментах.

Ранее я писал о том, что установил себе в машину Подогреватель тосола 220V, но бегать к гаражу за 1-1,5ч до выезда мне не очень нравилось, поэтому я решил искать GSM-розетку.

Выяснил, что есть много разновидностей управляемых розеток, которые можно включать удаленно (через интернет, через сим-карты, через вай-фай, по таймерам (таймеры бывают недельные и часовые, механические и электронные и т.д.).

Ну вот просто для примеров:


Классический механический суточный таймер, цена 515р.
Ничерта не дает, если у вас изменились планы и в 8-00 вы за машиной не явились - подогрева не будет, надо идти и врубать подогрев вручную, что не есть гуд.

Беспроводные решения на базе Wi-fi я сразу отмел, т.к. в гараже вайфая нет, а если его делать, то это как минимум надо делать связку "маршрутизатор с Wi-fi+3G/4G модем", что само по себе финансово несостоятельно (за исключением, возможно, использования роутера Yota с годовым бесплатным интернетом 128килобит, и то надо брать в руки калькулятор и считать, сколько за год электричества съест постоянно включенный роутер + начальная стоимость роутера порядка 3000-5000р - слишком высока, долго будет окупаться данная связка, т.к. у меня по сути эта зима была проблемной в плане запусков машины, на след.зиму думаю либо будет новая машина, либо сменю свечи накала и масло на этой машине, и зимний запуск будет легок, прогревы буду использовать только как меру, берегущую ДВС моей машины!).

Из всех разновидностей управляемых GSM-розеток получилась вот такая сравнительная картина:

1) SMS-SOLO от gsmrozetka.ru 1 гнездо 3квт - 5000р. Судя по всему это производитель, а не перепродавец, но увы по факту цены у него очень высокие... Ассортимент продукции и функции конечно поражают, чего уж там греха таить! Но - дорого.

2) GSM розетка 3 кВт от gsm-expo.com 1 гнездо 3квт - 3700р (это именно то, что было необходимо мне, на 1Квт мощности мне было мало, на том сайте 1Квт (та же самая розетка что я с Китая заказал за 920р) стоит аж 1900р, хотя с Китая (через ебей притом) стоимость данного устройства с доставкой не превышает 920р, видимо еще 1000р (+110% к исходной стоимости!!!) - это расходы по продаже, склад, отдел продаж, содержание сайта, зп директору и прочему персоналу...ню-ню!)


3) guard-gsm.narod.ru (основной сайт gsm-dom.ru) - 1 гнездо 3квт - 4000р (это именно то, что было необходимо мне, 3-5Квт), хорошая сборка, безопасность - все на хорошем уровне!

4) SENSEIT GS1 (температура + прослушивание микрофоном) 3300р в российском интернет-магазине, до 3Квт, до 16А, управление через СМС, управление с Андроида. Обзор 1.

ВАЖНОЕ ПРИМЕЧАНИЕ: Также данную розетку (только без пропечатанного бренда на ней можно заказать в Китае на Aliexpress за 2600р GSM Power Switch Remote Controlled Socket With Extended-connected Temperature Sensor. Про Андроид к сожалению ничего не сказано, но, учитывая схожий дизайн и функционал - думаю приложение от брэндового сенсеита гс1 успешно будет работать и с ноунеймовской розеткой с Алиэкспресса.

5) Типа брендовые решения на базе SENSEIT GS1:

 - GSM розетка с термометром ReVizor R2 Интересное решение, правда ценовой диапазон тоже - до 3Квт, до 16А, 1 гнездо 3квт - 4200р (плюс абонплата за интернет-сервис 150р/мес), управление с Андроида.

- ORCAM R1 GSM - до 3Квт, до 16А, управление через СМС, 1 гнездо 3квт - от 2850р и выше, возможность запустить планировщик включения розетки по времени, прослушивание встроенным микрофоном окружающего пространства розетки.

- iSoket 706 Lite - до 3Квт, до 16А, управление через СМС, цена от 3500р. Кстати на оф.сайте isocketworld.com дают 50% скидку при покупке от 2х розеток!

4) модульные брендовые решения (типа умный дом, с функциями охраны и пр) от 5000р и более - Кситал и пр. Но там уже скорее типа систем Умный дом или GSM-сигнализаций, так что цена понятна и в целом обоснованна.

5) Простенькая китайская розетка 920р с доставкой до России.

Промежуточное решение 2: Китайская розетка пугала своей пожаронебезопасностью (все-таки пропускать через переходник мощность более 1Квт как-то боязно!) и странной вилкой, но привлекала ценой.

Отзывы за работу девайса на сайтах, в целом, были хорошие (логика работы устройства была названа безупречной), правда смущало то, что большие мощности на такую розетку с переходниками и реле на китайских 10А как-то страшновато вешать, может и КЗ получиться, и по итогу сгореть все к чертям - что в планы разумеется не входило, потому в голове сразу мелькнуло что надо что-то придумывать, допиливать эту розетку.

[Вот несколько фото с обзоров:]
фото gsm-розетки c установленной сим-картой.

Фото с установленным переходником на австралийскую вилку стандарта AS.

                           Фото СМС-кок с командами в телефоне.
  Фото внутренностей типичного устройства.
  Фото предохранителя и реле на 10А

Фото с переходником.


Прошерстив каменты к статьям с Муськи - выяснил что через какой-то пускатель или контактор - можно таки со спокойной душой запитать большие (порядка 2,2-5Квт) мощности -  потому, посоветовавшись с жабой, решился взять китайское устройство! :))))

Если также как и я вы надумаете покупать именно этот девайс - крайне рекомендую предварительно ознакомиться с этими обзорами:

GSM-розетка - тут очень хороший и подробный обзор девайса, с командами, примерами СМСок и внутренностями.

GSM розетка - GSM Cell Phone Remote Control Power Switch w/ Universal Socket (AC 220V / 3-Flat-Pin Plug) - много фото, описания команд.

Розетка управляемая через сотовый телефон по GSM (SMS или звонок) GSM Remote Power Switch - много фото, описания команд.

Заказал её на ибее по 920р штука - одну штуку.

Заказал розетку вот у этого продавца tywseller, вот его магазин - tywseller

Хочу от души порекомендовать этого продавца - посылка с розеткой пришла в рекордно короткий срок!!! Заказана была 05.01.14, пришла в Хабаровск 27.01.14!!! 22 дня для Хабаровска - это реально рекорд!!!

[Фото розетки с сайта продавца:]

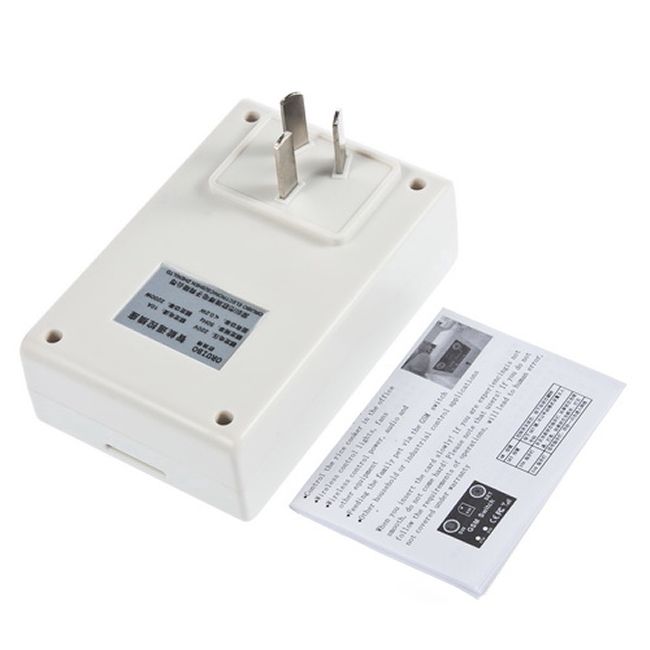

Фото комплектности розетки с сайта производителя.

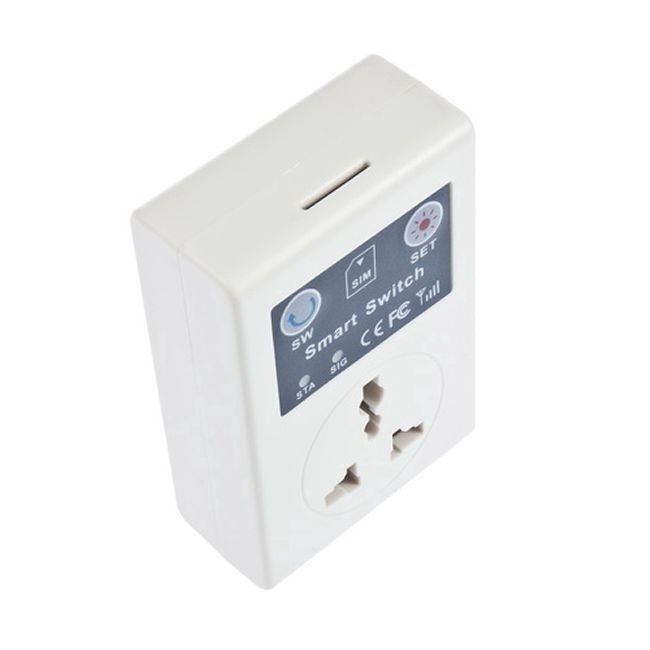

Фото розетки сверху

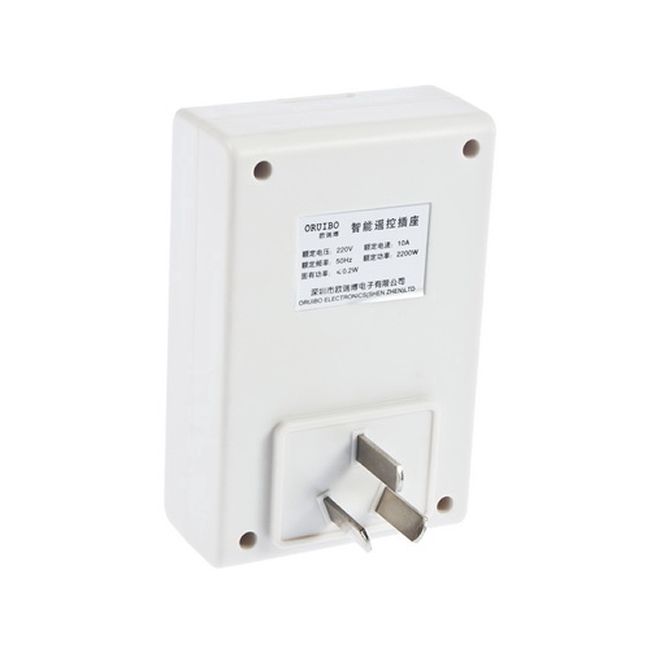

Фото розетки с тыла

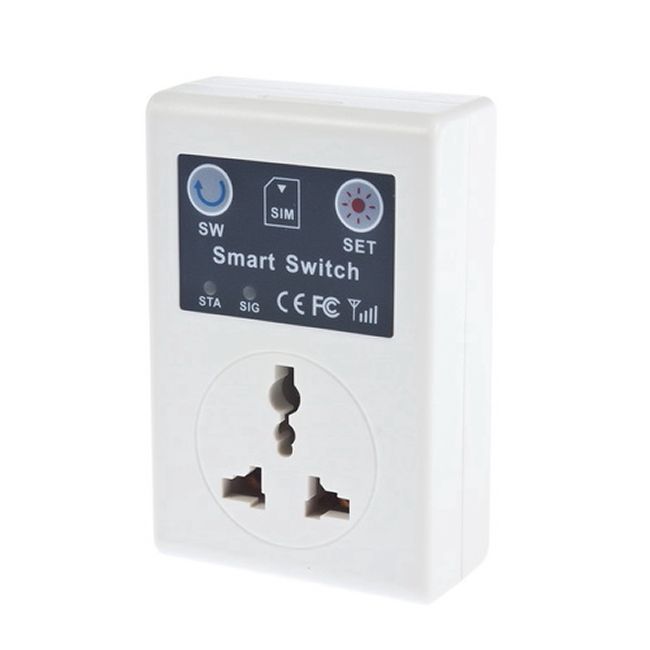

Фото розетки с центральной панели


[Описание розетки с сайта продавца:]
Features:
New Cellphone Phone PDA GSM RC Remote Control Socket Power Smart Switch
Brand new and high quality.
You can control the GSM switch through rings or short messages.
It can control water heaters, electric motors, electric doors, lights, rice cookers and other appliances.
Whether you\'re on the road or in the office, easy and low-cost to control remote appliances:.
Wireless remote water pump.
Control the rice cooker in the office.
Wireless control lights, fans.
Wireless control power, audio and other equipment.
Feeding the family pet via the GSM switch.
Other household or industrial control applications.

Specification:
Rated voltage: 110V-220V
Rated current: 10A
Rated frequency: 50Hz
Rated Power: 2200W
Inherent power ≤ 0.2W
Original box: Yes
Item size: 99*59*32mm
Package size: 106*71*64mm
Net weight: 168g
Package weight: 177g

Packing Content:
1 x GSM switch






А пока устройство шло ко мне в Хабаровск, начал искать инфу на тему как доработать данную розетку для работы с мощностями более 1-1,5Квт. И нашел!

Часть информации была взята с форума taker.im/phpBB2/, часть с drom.ru (тут же увидел рабочую схему для подключения больших мощностей).



Вот мнение друга, разбирающегося во многом, в т.ч. и в электрике, по поводу исходной GSM-розетки:

"Реле на мой взгляд невнятное, по параметрам совсем впритык, габариты маловаты, то есть, контакты внутри маленькие, значит будет сильно греться.

В общем я бы купил другое реле, это чудо выпаял, напаял вместо него провода управления и вывел их наружу. Спроси во всяких ТВ-сервисах реле примерно такое - нормально разомкнутое, 220В на 15А (лучше 20А), лучше двухполюсное (чтобы размыкало и фазу и ноль), накрай пойдёт однополюсное.

Далее - розетка, вилка, метр провода и коробка монтажная, чтобы реле в воздухе не болталось.

Силовые контакты впаял в разрыв провода, а управление - от смс-розетки."

После того, как я показал схему подключения с Новосибирского Дрома и те электротовары, которые я закупил для монтажа - решено было изменить исходную схему в сторону безопасности и универсальности.

Какие функции может выполнять данное устройство?

Вот примерный (периодически пополняемый, далеко не полный) список функций:

- включить/выключить освещение;
- полить огород летом на даче (для системы полива и вентиляции в теплицах на даче);
- перезагрузить компьютер (сервер) или любое другое оборудование (свичи, IP-камеры и т.д.);
- включить/выключить обогреватель;
- Можно удаленно отключать оборудование на ночь (скажем отопление офиса - ночью ведь оно вам без надобности, верно? Можно и отключить часа на 4-6-8, сэкономив электроэнергию, а следовательно и ваши деньги)
- включить-отключить камин в загородном доме,
- включить/выключить теплый пол;
- подшутить над своими друзьями или знакомыми.

[<b>Примеры доработки розетки до необходимых потребностей:</b>]

http://www.taker.im/phpBB2/topic/128502-gsm-%d1%80%d0%be%d0%b7%d0%b5%d1%82%d0%ba%d0%b0/page__view__findpost__p__1681293



Запитал с ИБП 12В. через нормально замкнутые контакты реле :Точку доступа и ADSL роутер.
Через второе реле с БП 9В. базу р/телефона.
Когда устройство отключено то все остальное работает (посчитал такой способ для меня удобнее)
Работает великолепно! СМС не использую. Что бы узнать в каком состоянии находится устройство достаточно снять трубку р/тел.



У меня тоже не очень положительные эмоции, от розетки. Когда настроил дома все отлично отрабатывала на звонок, на смс. Установил на удаленную Тп-линковскую точку, необходимо было её было перезагружать так как она висла. И стал замечать что розетка перестала отвечать на смс, но на звонки реагировала. Потом снял ее с точки, так как нужна отпала, товарищ попросил сделать для него смс розетку, он хотел включать печь 3,5кВт мощности, за 2 часа до своего приезда. Понятное дело в заводском исполнении такая розетка такую мощь не вывезет, мною было докуплено без контактное реле с радиатором. Реле то что в розетке управляет уже без контактным реле, по уму надо реле механическое выкинуть было но мне лень было делать так, сделал своего рода каскад из двух реле. Товарищ остался довольный вроде бы. :) Удачи.

Отзывы по использованию аналогичных розеток:

Я уже испытал прошлой зимой в условиях забайкальских морозов... но не эту а именно мегафоновскую... на ту что в обзоре сначала глаз положил а потом сравнил что может розетка от мегафона - в ней одних команд порядка 40, датчик температуры , климат контроль, все делает автоматом по заданным пределам температуры. по времени ... по таймеру... Управляла всю зиму в гараже тепловой пушкой 2 кв .. ни одного сбоя, сообщает даже о всех пропаданиях эл-ва .... управляется как главным телефоном МАСТЕР так и прописывается несколко других номеров чтоб по паролю можно посылать основные команды... Да она дороже - около 3700 в нашем регионе, но удобство того стоит. Нижний предел работы конечно -10 но ниже в гараже и опускалось благодаря ей, и экономия эл. энергии, и забыл что значит ходить лишний раз в гараж чтоб посмотреть градусы и включить "козла". Все решалось двумя смс


Большие токи есть смысл пускать через магнитный пускатель типа такого http://www.ebay.com/itm/Solid-State-Relay-SSR-50DA-50A-250V-3-32VDC-24-380VAC-/120780617185?pt=LH_DefaultDomain_0&hash=item1c1f15f5e1
